Sistema de fixació de rails E-Clip

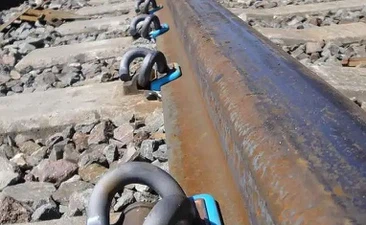

El sistema de fixació de ferrocarril E-Clip és un tipus de sistema de fixació de ferrocarril que s'utilitza habitualment a tot el món. Està dissenyat per subjectar de manera segura el rail al seu lloc, proporcionant una retenció longitudinal i assegurant l'estabilitat. El sistema E-Clip utilitza un clip d'acer de molla que s'instal·la a la base del rail, exercint pressió per mantenir el rail en posició.
Components del sistema de fixació de rails E-Clip
Els components d'un sistema de fixació de rails E-Clip solen incloure:
E-Clips: clips d'acer de molla que exerceixen pressió sobre la base del rail per mantenir-lo al seu lloc.
Placa de fixació: proporciona suport i estabilitat addicionals per a l'E-Clip.
Aïllants: Impedeixen la conductivitat elèctrica entre el rail i el sistema de fixació.
Coixinets de goma: absorbeixen les vibracions i redueixen el soroll entre el rail i el sistema de subjecció.
Screw Spike o Dog Spike: Assegura el rail i el sistema de fixació a la travessa o corbata.
Placa base: distribueix la càrrega des del rail i del sistema de subjecció a la travessa o corbata.
Elements de fixació: cargols, femelles i volanderes que s'utilitzen per subjectar els components.
.jpg?size=x0 "E-Clip Rail Fastening System Components")
Especificació del sistema de fixació de rails E-Clip
| Element inclòs | Quantitat | Material | Mida | Observació |
|---|---|---|---|---|
| E clip | 2 | 60Si2MnA, 60Si2CrA | Dia. 16 mm, 18 mm o 20 mm (E1809, E2006, E2007, E2009, etc.) | Duresa: 44-48HRC |
| Càrrega del peu: dià.16 mm: 500-700kgf; Dia.18 mm: 750-900kgf; Dià.20 mm:1100-1400kgf | ||||
| Vida a la fatiga: 5 milions de cicles sense trencar-se | ||||
| Estàndard: DIN17221, BS970, GB/T1222 | ||||
| Espatlla | 2 | QT500-7, QT450-10 | Per a UIC54, UIC60, 115RE, BS80lbs, BS100lbs, carril de 50kg, carril de 60kg, etc. | Nota: la duresa de l'E-clip és 44-48HRC; La càrrega de la punta del clip E és de 500-700kgf (dià.16 mm); 750-900kgf(Dia.18mm); 1100-1400kgf(Dia.20mm); La vida útil del clip E és de 5 milions de cicles sense trencar el clip E qualificat DIN17221, BS970, GB/T1222 |
| Coixinet de ferrocarril | 1 | HDPE, cautxú o EVA | ||
| Aïllant | 2 | Niló reforçat 66 (PA66) |
