Quina és la funció de la placa d'unió del carril?

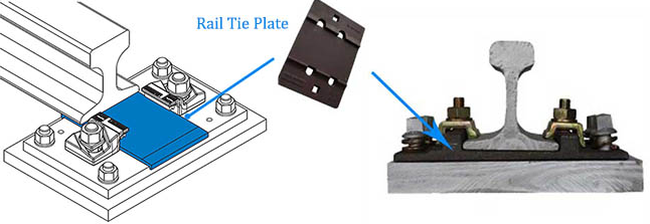

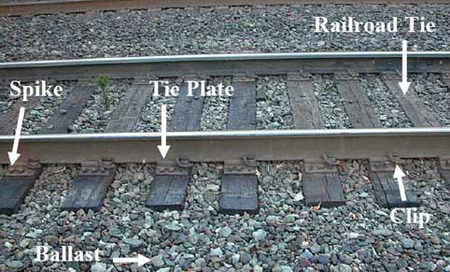

A placa d'unió de railés una placa d'acer que s'utilitza als ferrocarrils per distribuir la càrrega dels rails d'acer, evitar danys a les travesses (llaços) i subjectar els rails a l'ample correcte. Augmenta l'àrea de rodament sota el rail, cosa que ajuda a repartir les enormes forces dels trens sobre una superfície més gran, protegint les travesses de ser tallades pel rail. També proporciona una superfície de descans llisa per al rail i, amb l'ajuda d'altres components com punxes o clips, manté els rails en la seva posició adequada.

Funcions clau d'una placa d'unió de ferrocarril

• Distribució de càrrega:Reparteix el pes concentrat del tren des del rail a una zona més àmplia de la travessa, reduint l'estrès sobre la travessa i evitant que es faci malbé.

• Manteniment del calibre:Manté els rails a la distància correcta, la qual cosa és fonamental per a la seguretat i l'estabilitat de la pista.

• Protecció de les travesses:Proporciona una superfície de suport llisa i plana per al rail, que evita que el rail es talli a la fusta o al formigó de la travessa.

• Alineació del carril:Assegura l'alineació vertical del rail i evita el moviment lateral sota la força del pas dels trens.

• Subjecció:Funciona amb altres components, com punxes i cargols, per fixar fermament els rails a les travesses.

Segons les diferents aplicacions i disseny, la placa de corbata es pot dividir en molts tipus.Placa de corbata d'una sola espatlla, placa de corbata de doble espatlla i placa de corbata doble de ganxohi ha tres tipus típics de plaques de corbata.

Placa de corbata d'una sola espatlla

La placa de corbata d'una sola espatlla significa que la superfície superior de la placa de corbata té una espatlla, que pot adaptar-se a la base del rail. La placa de corbata d'una sola espatlla és un tipus antic de placa de corbata que no està disponible. La placa de corbata d'una sola espatlla és adequada per a gairebé qualsevol amplada de rail. Molt sovint, l'amplada de la base del rail segons el requisit. L'espatlla única es col·loca normalment a l'exterior del rail.

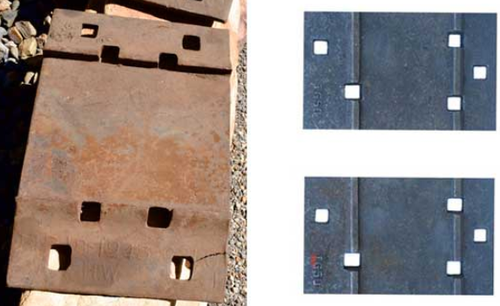

Placa de corbata de doble espatlla

En comparació amb la placa de corbata única, la placa de corbata de doble espatlla conté dues espatlles a la superfície superior. La placa de corbata de doble espatlla també és un tipus que s'utilitza actualment. D'acord amb l'estàndard AMREA, estan disponibles plaques de corbata de doble espatlla5-1/2 "i 6"rail base. Els tipus comuns inclouen4 forats, 5 forats, 6 forats, 7 forats, 8 forats.

Placa de doble corbata enganxada

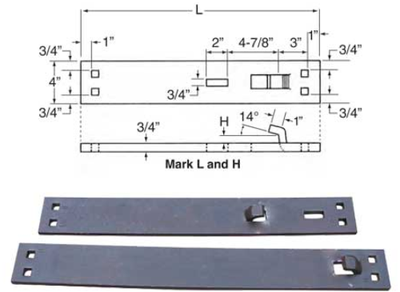

Placa de doble corbata enganxada, o HTTP per abreujar, és un tipus de placa d'unió que s'utilitza per a granota, rail guia i darrere del taló de l'interruptor del rail. Hi ha un forat ranurat a la placa de corbata doble de ganxo, cosa que la fa diferent d'altres tipus de placa de corbata. En general, la placa d'enganxament doble està dissenyada amb l'estàndard AREMA i es pot adaptar a qualsevol secció de rail. A més d'això, la placa d'enganxament funciona per parelles a una sola corbata de ferrocarril. A continuació es mostra el diagrama de la placa de doble corbata de ganxo:

Pels tipus de ganxo, la placa de corbata doble de ganxo té tres tipus normals: tipus L, tipus LR i tipus H. Entre totes les plaques de corbata de ganxo estàndard AMERA,3/4" i 1"gruixuts són dos tipus populars.

Per a 3/4 polzades de gruix: L23, L27, L31, LR23, LR27, LR31, H23, H27, H31.

Per a 1 polzada de gruix: L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41.

A més d'aquest tipus de plaques de corbata, n'hi ha molts altresplaca de corbata perFixació de rail KPO, i etc.

Les plaques d'unió del ferrocarril tenen un paper important per garantir la seguretat del ferrocarril i els viatgers. Té la funció de suportar els rails i protegir les travesses.GNEEus pot oferir una placa d'unió de ferrocarril fiable i d'alta qualitat i tots els nostres productes són inspeccionats per un conjunt complet d'instal·lacions d'inspecció al centre de qualitat. Les plaques base de ferrocarril estàndard i personalitzades estan disponibles segons el vostre dibuix i mostra.
