principals tipus de plaques d'unió de ferrocarril
Els principals tipus deplaques d'unió de ferrocarrilsón plaques d'una-espatlla, una-espatlla doble i un ganxo. Les plaques d'-espatlles simples tenen una vora elevada, mentre que les plaques de-espatlles dobles en tenen dues. Les plaques dobles de ganxo s'utilitzen per parelles per a aplicacions específiques com els interruptors, i el seu disseny inclou un forat ranurat.

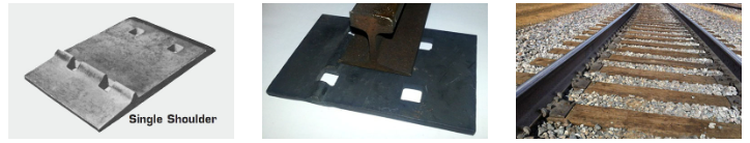

Plaques de corba-d'una sola espatlla
- Descripció:Teniu una única vora elevada per adaptar-se a la base del rail.
- Aplicació:Aquest és un tipus més antic, sovint utilitzat per a rails que pesen entre 56 i 100 lliures.
- Disponibilitat:Generalment no s'utilitzava a les pistes modernes d'alta velocitat-, però eren habituals en el passat.
Plaques de doble-espatlles
- Descripció:Presenta dues vores elevades a la superfície superior, amb un llit enfonsat al mig per a la base del rail.
- Aplicació:Tipus utilitzat actualment, generalment per a rails més pesats (més de 100 lliures).
- Disponibilitat:Disponible en diverses configuracions en funció del nombre de forats, com ara 4, 5, 6 o 8 forats.

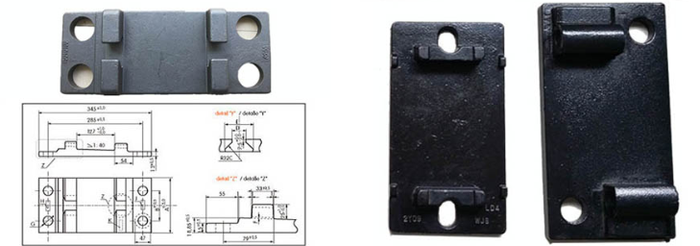

Enganxeu les plaques de lligam doble (HTTP)
- Descripció:S'utilitza per parelles per subjectar una sola corbata i mantenir un espai constant entre corbates.
- Aplicació:S'utilitza principalment per a posicions de desviació, com ara darrere d'un punt d'interruptor o per a guies.
- Característica clau:Es distingeix per tenir un forat ranurat en el disseny de la placa.
| Mercaderia | Marc | Longitud | Alçada | Pes (lbs/pcs) | Pes (kgs/pcs) |
|---|---|---|---|---|---|
| Enganxeu les plaques dobles | L23 | 23'' | 9/16'' | 18.8 | 8.535 |
| L27 | 27'' | 9/16'' | 22.2 | 10.079 | |
| L31 | 31'' | 9/16'' | 25.6 | 11.622 | |
| H23 | 23'' | 15/16'' | 19.1 | 8.671 | |
| H27 | 27'' | 15/16'' | 22.5 | 10.215 | |
| H31 | 31'' | 15/16'' | 25.9 | 11.759 | |
| LR23 | 23'' | 9/16'' | 18.8 | 8.535 | |
| LR27 | 27'' | 9/16'' | 22.2 | 10.078 | |
| LR31 | 31'' | 9/16'' | 25.6 | 11.622 |
Com un dels principals fabricants de plaques d'unió de ferrocarril a la Xina,RAIL GNEEté experiència en la fabricació d'aquests 3 tipus de plaques d'unió de ferrocarril. Amb una alta tecnologia de producció, som capaços de satisfer la gran demanda de construcció de ferrocarrils. A més, som capaços de fabricar plaques d'espatlla simple i doble. I tots els nostres productes poden complir amb l'estàndard d'AREMA, UIC, BS, etc.
Especificacions de la placa d'unió del carril
| Aplicacions | Sol·liciteu el ferrocarril UIC54, UIC60, ferrocarril de 50 kg, carril de 60 kg, S49 i la mida tal com s'ha ordenat | |||
|---|---|---|---|---|
| Matèria Primera | QT500-7 (Ferro colat) | QT450-10 (Ferro colat) | Acer baix en carboni | Acer d'alt carboni |
| Composició química (%) | C: 3,60-3,80, Mn: inferior o igual a 0,6, Si: 2,50-2,90, P: Menor o igual a 0,08, S: Menor o igual a 0,025 |
C: 3,40-3,90, Mn: 0,2-0,5, Si: 2,70-3,00, P: Menor o igual a 0,07, S: Menor o igual a 0,03 |
||
| Enginyeria de producció | Forja, fosa, laminació | |||
| Tractament superficial | Plana, sorra | |||
| Referència estàndard | AREMA, GB, JIS E1110, UIC864-6, | |||
altres tipus de fixació de rails de GNEE RAIL
RAIL GNEEfabrica elements de fixació de ferrocarril i components estàndard. Com a fabricants líders de fixació de ferrocarrils a la Xina, amb llicència de producció del Ministeri de Ferrocarrils xinès, tecnologia avançada, instruments d'inspecció d'alta precisió i servei, els nostres productes s'han exportat àmpliament als EUA, Alemanya, Espanya, Japó, Austràlia, Itàlia, Països Baixos, Bèlgica, Polònia, Regne Unit, Índia i Sud-àfrica, etc.
Podem oferir productes segons dibuixos i mostres dels clients. Els nostres productes principals són els següents:
1. Pica de cargol/Cargol entrenador/Cargol d'accionament/Cargol de tramuntana, Pica de gos/Puja de ferrocarril/Puja de bloqueig/Puja de tall, etc.
2. Clip de rail/ pinça de tensió/ clip E/ clip PR/ clip SKL/ clip DE/ clip RN/ clip Nabla, etc.
3. Cargols giratoris/ Cargols de pista/ Cargols especials/ Cargols en U/ Cargols J/ Cargols d'ancoratge/Cargols de ganxo/Cargols de fonamentació/ Perns perns/ Cargols de barra/ Cargols corbats/ Cargols de túnel
4. Placa de lligam/ Placa base/ Placa de rail/ Base de fixació de rail/ Coixinets de rail/ Placa de sola/ Coixinet de sola
5. Placa de peix / Barra d'articulació / Junta de carril / Barra d'empalmament
6. Cargol de via/ Cargol en T / Cargol del carril/ Cargol de la pinça/ Cargol inserit/ Cargol de clip/ Cargol de peix/ Cargol quadrat/ Cargol de barra / Cargol d'unió del carril
7. Placa de pinça/ Pinça de molla de rail/ Placa d'ancoratge/ Clip d'acer
8. Espatlla de rail/ Travessa de rail Insercions/ Ancoratges de rail per a travesses de rail
9. Tac de plàstic / Placa guia / Inserció de niló / Aïllant de carril
10. Coixinet de rail (cautxú, EVA, TPU, etc.) / Placa de sola de rail / Coixinet d'ajust de rail
Estem intentant oferir els millors productes al millor preu!Per a més informació: poseu-vos en contacte ara!
