Quines són les diferents mides dels clips de rail de tipus E-?

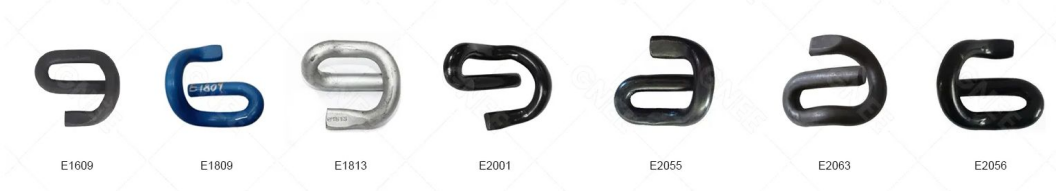

Clips de rail de tipus E-vénen en diverses mides, normalment definides pel seu diàmetre, com ara16 mm, 18 mm i 20 mm. Els models habituals inclouen E1609 (16 mm de diàmetre), E1809 (18 mm de diàmetre) i E2001 (20 mm de diàmetre). També existeixen altres mides com E1813, E2006, E2007, E2009 i E2055.
| Model | Diàmetre | Material | Sota pressió | HRC | Pes |
| E1609 | Ø 16 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,43 kg/pc |
| E1809 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,61 kg/pc |
| E1813 | Ø 18 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,62 kg/pc |
| E2001 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2009 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2039 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2007 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2055 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2056 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2063 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
Matèria primera per a clip de rail elàstic
Els clips de rail elàstic estan fets de barra d'acer de molla d'alta qualitat. L'acer de molles s'utilitza en la fabricació de molles i altres peces elàstiques de manera destacada en aplicacions de suspensió d'automoció i industrial. Aquests acers són generalmentManganès de baix-aliatge, acer de carboni mitjà- o acer d'alt-carboniamb un límit elàstic molt elevat. L'acer de molla té un rendiment complet excel·lent, com ara propietats mecàniques, rendiment a prova de bala-, fatiga, enduriment, propietats físiques i químiques. Les matèries primeres del clip elàstic del ferrocarril inclouen principalment55 Si7, 60 Si7, 65 Si7, 55 Si Cr7, 60Si2MnA, 60Si2CrA, 55Si2Mn i 38Si7grau d'acer de molla.
| Material | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Composició química (%) | C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,56-0,64, Mn: 0,40-0,70, Si: 1,40-1,80, Cr: 0,70-1,00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,52-0,60, Mn: 0,60-0,90, Si: 1,50-2,00, Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,35-0,42, Mn: 0,50-0,80, Si: 1,50-1,80, P: Menor o igual a 0,03, S: Menor o igual a 0,03 |
Quina és la funció del clip de ferrocarril?
La via del ferrocarril suporta el vehicle i es fixa a la travessa del ferrocarril mitjançant un sistema de fixació del carril. Com a part bàsica del sistema de fixació del carril, la flexió i la distorsió del clip del carril produiran una força de crim a la via del ferrocarril, que garanteix la connexió fiable entre les vies del ferrocarril i manté la integritat de la via del ferrocarril. A més, el contacte rígid del vehicle i la via del ferrocarril provocarà vibracions, l'estructura elàstica del clip del carril pot absorbir l'energia d'impacte durant l'operació del tren, reduir els impactes. El clip de rail elàstic funciona sota l'estrès alternatiu repetit. Té diversos efectes com ara flexió, torsió, fatiga i corrosió. Quan el vehicle passa, també suporta una càrrega d'impacte instantània extremadament elevada.
Màquines d'inspecció per a clips de carril acabats
- Comprovador de duresa Brinell
- Analitzador de carbonis i sofre
- Màquina de duresa Rockwell per provar materials metàl·lics
- Màquina automàtica de prova d'impacte
- Microscopis metal·logràfics
- Analitzador automàtic d'-alta velocitat
- Màquina de prova de fatiga
- Màquina de polir d'exemplars metal·logràfics
- Màquina d'apuntament d'exemplars metal·logràfics
Com a fabricant OEM i OBM,RAIL GNEEés capaç no només de produir una àmplia gamma de tipus de clips de rail comuns a nivell internacional, com ara W Tension Clamp, e{0}}Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade, etc., sinó també personalitzar productes adaptats als requisits específics dels nostres clients.
| Model | Diàmetre | Pes | Material |
| Tipus III | Ø18 | 0,80 kg/pc | 60Si2MnA |
| E1609 | Ø16 | 0,43 kg/pc | 60Si2MnA |
| E1809 | Ø20 | 0,61 kg/pc | 60Si2MnA |
| E1813 | Ø18 | 0,62 kg/pc | 60Si2MnA |
| E2001 | Ø20 | 0,80 kg/pc | 60Si2MnA |
| E2007 | Ø20 | 0,80 kg/pc | 60Si2MnA |
| E2009 | Ø20 | 0,80 kg/pc | 60Si2MnA |
| E2039 | Ø20 | 0,80 kg/pc | 60Si2MnA |
| E2055 | Ø20 | 0,80 kg/pc | 60Si2MnA |
| E2056 | Ø20 | 0,80 kg/pc | 60Si2MnA |
| E2063 | Ø20 | 0,80 kg/pc | 60Si2MnA |
| Clip de rail PR85 | Ø13 | 0,25 kg/pc | 60Si2MnA |
| PR309A | Ø19 | 0,85 kg/pc | 60Si2MnA |
| PR401 | Ø20 | 0,97 kg/pc | 60Si2MnA |
| PR415 | Ø20 | 0,95 kg/pc | 60Si2MnA |
| PR601A | Ø20 | 1,03 kg/pc | 38Si7 |
| SKL 1 | Ø13 | 0,48 kg/pc | 60Si2CrA |
| SKL 3 | Ø13 | 0,48 kg/pc | 60Si2CrA |
| SKL 12 | Ø13 | 0,53 kg/pc | 38Si7 |
| SKL 14 | Ø13 | 0,53 kg/pc | 60Si2MnA |
| Clip especial de ferrocarril | Ø13 | 0,48 kg/pc | 60Si2MnA |
| Clip de ferrocarril de Rússia | Ø18 | 0,58 kg/pc | 60Si2MnA |
| Clip Deenik | Ø25 | 0,49-0,68 kg/pc | 60Si2MnA |
| Anti- únic | Ø20 | 0,25 kg/pc | 60Si2MnA |
| Robatori |
