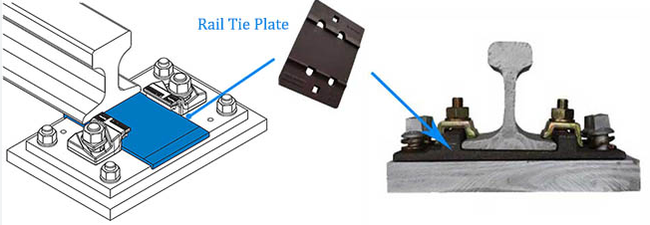

Com instal·lar correctament una placa d'unió de ferrocarril?
Per instal·lar correctament aplaca d'unió de rail, col·loqueu-lo sobre una corbata neta, centrada amb les espatlles (llavis aixecats) fermament contra la base del rail, i assegureu-vos que el pendent de la placa sigui cap avall cap al costat de l'ample del rail. Fixeu la placa a la corbata amb punxes o cargols, assegurant-vos que la placa proporciona una superfície plana per al rail i comproveu que tots els components estiguin ajustats i alineats correctament després de la instal·lació.
Preparació
- Netegeu la corbata i les superfícies del rail, eliminant qualsevol residu.
- Per vincles existents amb vellsespigaforats, tapeu els forats i, si cal, enganxeu la superfície per crear un coixinet ple i pla per a la nova placa.
- Tracteu la superfície adhesiva amb un conservant.
Col·locació
- Centreu la placa de corbata a la corbata.
- Orienteu la placa de manera que les espatlles aixecades (o els talons) estiguin fermament contra la base del rail. No permeteu que les espatlles estiguin sota cap part de la barana.
- Assegureu-vos que la inclinació de la placa d'unió sigui cap avall cap al costat del calibre (interior) del rail.
- Per a les plaques de recanvi en llaços nous, col·loqueu la placa sobre una corbata plana i neta abans de col·locar el rail.
Securant la placa
- Utilitzeu puntes o cargols per subjectar la placa a la corbata a través dels-forats prèviament perforats. Quan utilitzeu puntes, conduïu-les verticalment i quadrant-les al rail.
- Assegureu-vos que quedi un petit espai (aproximadament 1/8 de polzada) entre la part inferior del capçal de la punta i la part superior de la base del rail.

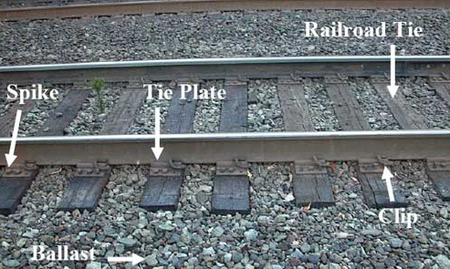

- La placa estarà subjecta a més pel propi rail, subjectat en posició per les puntes i els ancoratges del rail.
Inspecció
- Després de la instal·lació, comproveu que la placa d'unió i tots els altres components estiguin ben subjectes.
- Comproveu que el rail estigui correctament alineat i a l'ample correcte.
- La placa ha de proporcionar una superfície plana i estable per reposar el rail.
placa d'unió de rail de GNEE RAIL
RAIL GNEEÉs capaç de produir plaques d'unió de ferrocarril mitjançant fosa (tipus soldat o fabricat) o forja o laminació, aplicable a diferents seccions de ferrocarril, el ferro colat pot ser el tipus soldat o fabricat, depenent dels requisits del client. La nostra placa d'unió de ferrocarril es pot adaptar a diferents seccions de carril, és a dir, UIC 60, UIC 54, RN 45, 90 A, etc. per a travesses de fusta, acer o formigó, segons la càrrega i l'estàndard del carril, és a dir, UIC 60, UIC 54, RN 45, 90 A, etc. mides i altres especificacions tècniques, inclosa la tecnologia de processament.

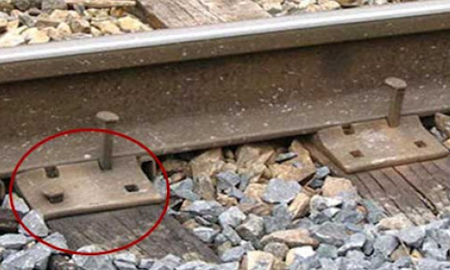

Placa de corbata d'una sola espatlla
La placa de corbata d'una sola espatlla només té una vora elevada, que s'utilitza per encaixar contra un extrem del rail. La placa de corbata d'una sola espatlla sol estar en els rails, amb un pes des de 56 lliures fins a 100 lliures.

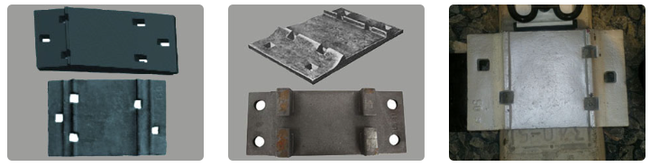

Placa de corbata de doble espatlla
La placa de corbata de doble espatlla té dues vores elevades i el llit enfonsat al mig s'utilitza per combinar amb la barana. El rail ha d'encaixar correctament la placa entre les dues espatlles. Aquest tipus de placa de lligament s'aplica principalment per als rails de més de 100 lliures. Hi ha diferents tipus de plaques de corbata de doble espatlla, com ara 2 forats, 4 forats, 5 forats, 6 forats o 8 forats.

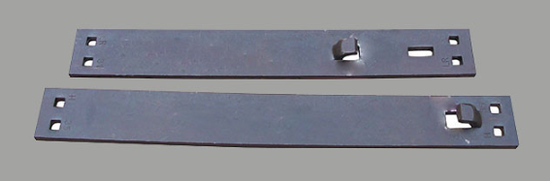

Placa de ganxo doble
La placa de doble corbata de ganxo s'utilitza a la posició de desviació darrere de la part inferior de l'interruptor. Normalment s'utilitzen per parelles per subjectar la corbata única, i també pot garantir l'espaiat de l'enllaç. Entre les varietats de plaques de ganxo doble, les varietats de 3/4'' i 1'' de gruix són molt populars a Amèrica del Nord.
| Mercaderia | Marc | Longitud | Alçada | Pes (lbs/pcs) | Pes (kgs/pcs) |
|---|---|---|---|---|---|
| Enganxeu les plaques dobles | L23 | 23'' | 9/16'' | 18.8 | 8.535 |
| L27 | 27'' | 9/16'' | 22.2 | 10.079 | |
| L31 | 31'' | 9/16'' | 25.6 | 11.622 | |
| H23 | 23'' | 15/16'' | 19.1 | 8.671 | |
| H27 | 27'' | 15/16'' | 22.5 | 10.215 | |
| H31 | 31'' | 15/16'' | 25.9 | 11.759 | |
| LR23 | 23'' | 9/16'' | 18.8 | 8.535 | |
| LR27 | 27'' | 9/16'' | 22.2 | 10.078 | |
| LR31 | 31'' | 9/16'' | 25.6 | 11.622 |
RAIL GNEEofereix diferents tipus de fixació de ferrocarril per satisfer els requisits del client, com ara clip i pinça de rail elàstic, espiga de cargol de rail, tac de plàstic, cargol de via d'alta resistència amb femella, placa de base de ferrocarril (lligat), placa de peix de ferrocarril, espatlla de ferrocarril (inserció), cargol de peix, goma de ferrocarril i coixinet EVA, etc.
Feu clic aquíper obtenir el catàleg detallat de productes de GNEE RAIL.
