Com utilitzar correctament el sistema de fixació de rails SKL?

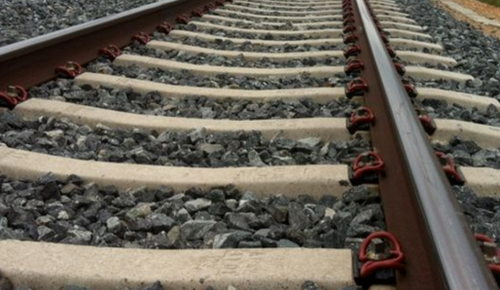

Per utilitzar correctament elSistema de fixació de rails SKL, pre-munteu components com la placa base, el coixinet del rail i l'aïllant i, a continuació, col·loqueu el rail a la travessa. Després d'assegurar-vos que els components estan ben connectats, feu lliscar les pinces de tensió SKL a la seva posició de manera que els dos braços de la molla descansin al peu del rail i premeu el cargol en T- amb una rondella i una femella fins que la corba del mig estigui a prop del peu del rail. Un ajustament adequat garanteix la força de subjecció correcta i és fonamental per a la seguretat i el rendiment del sistema.

Pas 1: prepareu la travessa i els components

• Sovint, el sistema està pre-muntat a la fàbrica.

• Instal·leu cargols d'ancoratge a la travessa de formigó.

• Col·loqueu la placa base (o la placa única) sobre els cargols d'ancoratge i fixeu-la amb un cargol en T-, una rondella i una femella. Alternativament, el cargol T-es pot subjectar a una presa incrustada a la travessa.

• Col·loqueu el coixinet del rail (una estora elàstica) entre la placa base i el llit per absorbir els cops i el desgast.

• Col·loqueu el rail a la part superior de la placa base i el coixinet del rail.

Pas 2: col·loqueu les pinces de tensió SKL

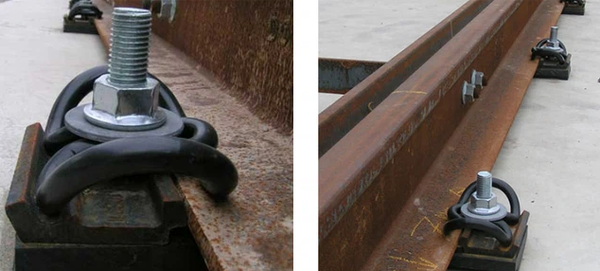

• Feu lliscar les pinces de tensió SKL (o clips) al seu lloc perquè es col·loquin correctament sobre el peu del rail.

• Al principi, els braços de la molla han d'estar recolzats contra el peu del rail.

• Si trobeu dificultats, utilitzeu una eina d'instal·lació especial o un martell a la cua del clip per col·locar-lo suaument al seu lloc.

Pas 3: premeu el cargol en T-

• Premeu el cargol en T-, la rentadora i la femella per estirar el clip cap avall al peu del rail.

• La corba del mig del clip s'estirarà cap al peu del rail mentre apreteu.

• Apretar fins que la corba del mig estigui a prop del peu del rail, cosa que indica un muntatge òptim i garanteix que s'apliqui la tensió correcta.

• L'elasticitat del clip està dissenyada per garantir una força de subjecció constant i fixa.

Pas 4: Comprovacions finals

• Comproveu que la distància entre l'interior del petit arc circular del clip i l'extrem de l'espatlla del rail sigui la quantitat correcta, normalment 8-10 mm.

• Per fer els ajustos, si cal, afluixeu el cargol en T-per moure el clip i, a continuació, torneu a estrènyer.

Especificacions del sistema de fixació de rails Clip SKL

El sistema de fixació del rail no es subministra com a conjunt, GNEE RAIL pot subministrar peces de subjecció per separat. Subministrem la placa base, el clip del rail, el punt del rail (punt del gos i el punt del cargol), el cargol del rail, la rentadora de molla. Podeu personalitzar la vostra comanda amb l'ajuda del professional de fixació de rails.
