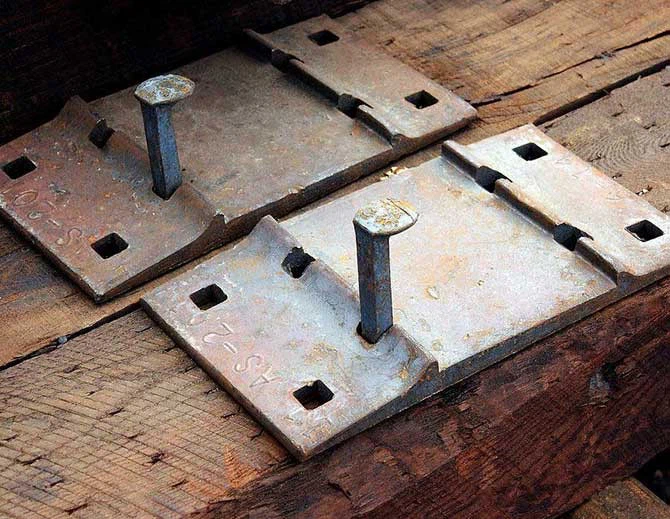

Avantatges de les plaques d'unió del ferrocarril
1. Les plaques d'unió del ferrocarril distribueixen la càrrega del rail als llaços i proporcionen una superfície de suport uniforme per al rail i impedeixen el moviment del rail.
2. Les plaques d'unió del ferrocarril proporcionen una inclinació adequada i obtenen una càrrega central i un desgast més uniforme al capçal del carril.
3. Les plaques d'unió del ferrocarril subjecten el rail rígidament per mesurar i protegir els llaços contra un desgast indegut, cosa que allarga la vida útil.
4. Les plaques d'unió de ferrocarril es fabriquen amb seccions pesades d'acer laminat en calent que es punxen i es tallen a mida.
Algunes notes sobre el disseny de les plaques d'unió del ferrocarril
En el procés de producció de plaques d'unió, les plaques d'unió de ferrocarril s'han d'acceptar sobre la base del pes real aplicat a tota la comanda, tret que qualsevol pes subministrat superior al 3% sobre el pes calculat a partir de les dimensions especificades serà responsabilitat de el fabricant.
1. Els forats de puntes solen ser perforats des de la part inferior de les plaques d'unió.
2. La mesura de la mida i la ubicació s'hauria de determinar a partir de la superfície d'entrada del punxó.
3. La mesura de la ubicació del forat ha de coincidir amb els forats de les puntes entre si.
4. La mesura de la sessió dels forats de punta ha d'estar en relació amb la ubicació dissenyada de la base del rail per als forats de la línia i amb la vora tallada per als forats de retenció.

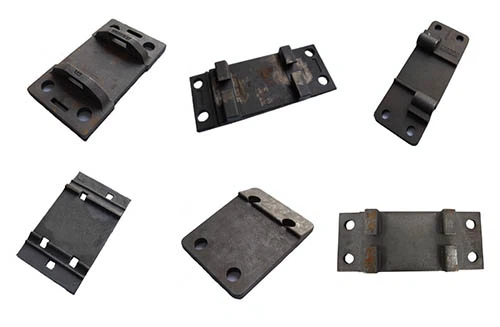

Especificacions de la placa d'unió de ferrocarril popular
|
Tipus |
Dimensió |
Forats |
Inclinació |
Ferrocarril |
Pes (Kg) |
|
Rph 1/160 |
Rph 1/160 |
Ø 26 (4x) |
1:40 |
S 49/S 54 |
7,86 |
|
Rp 01/01/160 |
345/285/127/160x15/13 |
Ø 26 (4x) |
1:40 |
S 49/S 54 |
7,70 |
|
Rph 1/210 |
345/285/127x210x15/13 |
Ø 26 (4x) |
1:40 |
S 49/S 54 |
10,55 |
|
Rph 1/210 |
345/285/127x210x15/13 |
Ø 36,3 (2x) |
1:40 |
S 49/S 54 |
10,55 |
|
Rph 1/210 FVZ |
345/285/127x210x15/13 |
Ø 26 (4x) |
1:40 |
S 49/S 54 |
10,69 |
|
Sph 1(a) |
345/350/127x410x15/13 |
Ø 26 (8x) |
1:40 |
UIC 60 |
20,60 |
|
Rph 6/160 |
370/310/152x160x15/13 |
Ø 26 (4x) |
1:40 |
UIC 60 |
8,44 |
|
Rph 6/210 |
370/310/152x210x15/13 |
Ø 26 (4x) |
1:40 |
UIC 60 |
11,32 |
|
SZ 60 |
370/350/152x420x15/13 |
Ø 26 (8x) |
1:40 |
UIC 60 |
22,73 |
|
Rph 11 Ü |
664/554x160 |
Ø 26 (4x) |
1:40 |
S 54 |
15,37 |
|
Rph 13 Ü |
690/570x160 |
Ø 26 (4x) |
1:40 |
UIC 60 |
15,27 |
|
Rpo 5 |
345/285/127x160x15/13 |
Ø 26 (4x) |
1:20 |
S 49/S54 |
8 |
Fabricació professional de plaques d'unió de ferrocarril – Grup GNEE
Com a fabricant i proveïdor professional de fixacions de ferrocarril a la Xina, GNEE pot produir diferents tipus de plaques d'unió de ferrocarril segons diferents estàndards, com ara AREMA, BS, GB, UIC, DIN, etc. A més, podem produir productes personalitzats segons dibuixos i mostres. A la Xina, GNEE ocupa al voltant del 70 per cent del mercat de fixacions de ferrocarril i ocupa el primer lloc a la competència de sistemes de producció d'accessoris ferroviaris estatals de la Xina. Fins ara, els elements de fixació de ferrocarril fabricats per GNEE s'han exportat a més de 50 destinacions en més de 20 països i han rebut una bona reputació a tot el món a causa de l'alta qualitat i la llarga vida útil. Si voleu comprar plaques d'unió de ferrocarril d'alta qualitat i altres components de ferrocarril, GNEE seria la vostra millor opció!
