Introducció del producte
El sistema de fixació de ferrocarril de clip de sèries SKL és un component important que s’utilitza per connectar els carrils i les dormir a les vies ferroviàries.
Composició de components

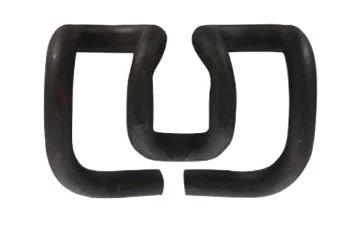

Bar de primavera SKL:És el component principal del sistema de fixació. Normalment està fabricat en acer de molla i proporciona una pressió elàstica d’aflició. Les barres de primavera comunes inclouen SKL3, SKL12, SKL14 i altres models. Diferents models varien de mida, rang elàstic i pressió d’embolcall.
Coixinet de ferrocarril:Es troba entre la barana i el dormidor. S'utilitza per dispersar la pressió del ferrocarril, proporcionar una certa elasticitat i el rendiment d'aïllament i protegir la superfície de dormir del desgast.
Espigues o cargols en espiral:S'utilitza per arreglar pastilles de ferrocarril, barres de molla i altres components del dormidor per assegurar l'estabilitat de tot el sistema de fixació.
| Clip de tensió SKL | Espiga de cargol SS35 | Rentadora plana | Dowel de plàstic | Placa guia | Coixinet de barana | |
| Peces necessàries | 2 | 2 | 2 | 2 | 2 | 1 |
| Material | 60SI2CRA, 60SI2CRA, 38SI7 | Grau 4.6: Q235; Grau 5.6: 35# Grau 8.8: 45# | Q235 | HDPE, niló reforçat 66 (PA66) | Nylon reforçat 66 (PA66) | Eva, o cautxú |
| Tamany | SKL1, SKL3, SKL12, SKL14 | M24 × 150mm | Uls7 | Per a diferents mides de cargol | UIC54, UIC60, ferrocarril de 50kg, ferrocarril de 60kg i altres mides tal com s’ordena | |
| Nota | Duresa: 42-47 hrc 5 milions de cicles sense trencar -se. Estàndard: DIN17221, GB\/T1222 | Estàndard: iso 898-1, uic 864-1 i nf f 500-50 | Estàndard: EN10025, EN10139 | Per inserir -lo en el dormitori de formigó | Productes personalitzats disponibles. | |
Rentadores planes i fruits secs:Les rentadores planes es col·loquen entre les femelles i les parts connectades per augmentar la zona de contacte, dispersar uniformement la pressió i evitar que els fruits secs es deixin anar; Les femelles s’utilitzen per estrenyir espigues o cargols en espiral per fer que les barres de molla produeixin pressió d’embolcall.
Màniga de plàstic:Generalment s’instal·la al forat del cargol del dormidor per protegir el forat del cargol, proporcionar aïllament i facilitar la instal·lació i l’eliminació.
Bloc de calibre o placa de guia:El bloc de calibre s’utilitza per mantenir el calibre de carrils i assegurar -se que la distància entre els carrils compleix els requisits de disseny; Guies de guies i posicions de plaques per evitar el moviment lateral dels carrils.
Principi de treball
El sistema de fixació del ferrocarril elàstic de la sèrie SKL es basa principalment en la deformació elàstica de les barres de molla per aconseguir la fixació i el tampó ferroviari. Quan la barra de molla s’instal·la entre la barana i el dormidor, la barra de molla es deforma de manera elàstica en estrenyir els cargols o les punxes, aplicant així una pressió de batuda descendent al carril i arreglant fermament el carril al dormitori. Durant el funcionament del tren, la força vertical, la força lateral i la força longitudinal generada per la roda del carril es transmeten a la barra de molla i altres components a través del carril. La deformació elàstica de la barra de molla pot absorbir i tampoc aquestes forces, reduir la vibració i el desgast dels components de la pista i mantenir la posició del ferrocarril estable per garantir que el calibre es mantingui inalterat.
Embalatge i lliurament de productes
Integració de caixes de plàstic compartides + safates blister:Les petites fixacions en forma especial es col·loquen en caixes de plàstic compartides amb tapes segons les especificacions, i es posa un drap de flanela antiestàtic a les caixes. Es disposen múltiples caixes compartides en una safata de blister personalitzada i les ranures estan dissenyades a la part inferior i als costats de la safata per assegurar -se que les caixes compartides estan fixades. La safata de blister plena de caixes compartides es col·loca en un cartró i els buits de la caixa s’omplen de taulers d’escuma. Després de segellar la caixa, una etiqueta de llista de productes s’adjunta per facilitar la inspecció duanera i l’inventari dels clients.
Com a proveïdor de serveis professionals en el camp del comerç internacional de fixadors ferroviaris, Gnee Rail es compromet a proporcionar als clients mundials una experiència de compra de gran qualitat. Hem integrat recursos de fabricació d’alta qualitat a casa i a l’estranger, i els nostres productes cobreixen tot tipus de peces i peces especials necessàries per a la construcció ferroviària. Hem establert de manera innovadora un sistema de gestió de la cadena de subministrament digital per aconseguir la visualització de tot el procés des del processament de comandes fins a la distribució logística. Estem equipats amb un centre de proves de productes professionals per realitzar una inspecció estricta de mostreig a cada lot de mercaderies.
