Al sistema de vies ferroviàries, els clips ferroviaris, sovint anomenats clips elàstics de ferrocarril, clips ferroviaris. Quina funció té els clips ferroviaris? Mitjançant la deformació de flexió dels clips de ferrocarril elàstic, la pressió de la sivella actua a la pista, cosa que pot assegurar eficaçment la connexió fiable entre el ferrocarril.
Els clips de molla ferroviari són una part important dels sistemes de fixació ferroviària i s’utilitzen àmpliament en diversos sistemes de fixació ferroviària, com araSistema de fixacions de ferrocarril SKL, sistema de fixació de clip de ferrocarril ràpid, sistema de fixació ferroviària de puny, sistema de fixació de pinça ferroviària KPO, etc.

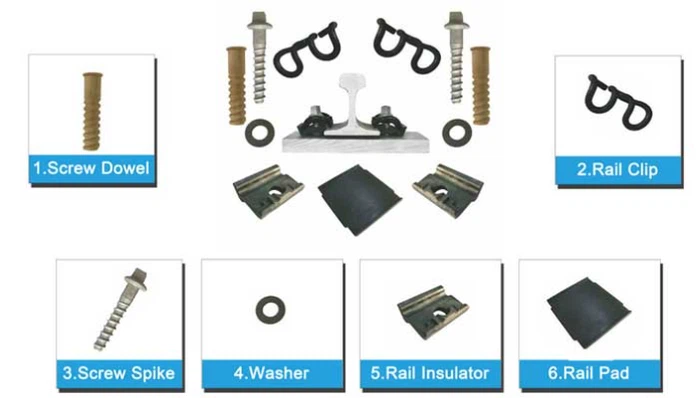

Sistema de fixacions de clip de ferrocarril SKL
| Especificacions per a una unitat de sistema de fixació de ferrocarril SKL | ||||
| Article | Quantitat | Lletra | Material | Observar |
| Clip de tensió SKL | 2 | SKL1, SKL3, SKL12, SKL14 | 60SI2CRA, 60SI2CRA, 38SI7 | Duresa: 42-47hrc |
| Estàndard: DIN17221, GB/T1222 | ||||
| Espiga de cargol SS35 | 2 | M24 × 150mm | Grau 4.6: Q235 | Estàndard: ISO898-1 |
| Grau 5.6: 35# | UIC864-1 | |||
| Grau 8.8: 45# | NF F500-50 | |||
| Rentadora plana | 2 | Uls7 | Q235 | Estàndard: EN10025, EN10139 |
| Dowel de plàstic | 2 | Per a diferents mides de cargol | HDPE, niló reforçat 66 (PA66) | Per a la inserció en el dormitori de formigó |
| Plat de guia | 2 | UIC54, UIC60, ferrocarril de 50kg, ferrocarril de 60kg, | Nylon reforçat 66 (PA66) | Hi ha diferents dissenys disponibles |
| i altres mides com s’ordenen | ||||
| Coixinet | 1 | Mida tal com es va ordenar | Eva, o cautxú | |
E Sistema de fixacions de clip de ferrocarril e Tipus
| Especificacions per a una unitat de E - Sistema de fixació de clip | ||||
| Article | Quantitat | Material | Lletra | Observar |
| E - clip | 2 | 60SI2MNA, 60SI2CRA | Dia . 16 mm | Duresa: 44-48hrc |
| Dia . 18 mm | Càrrega del peu: 500-700kgf per a dia.16mm; 750-900kgf per a dia.18mm; 1100-1400KGF per a DIA.20mm | |||
| Dia . 20 mm | Vida de fatiga: 5 milions de cicles sense trencar -se | |||
| Estàndard: DIN17221, BS970, GB/T1222 | ||||
| Espatlla | 2 | QT500-7, QT450-10 | UIC54, UIC60, ferrocarril de 50kg, ferrocarril de 60kg, | La duresa del clip E - és 44 - 48Hrc; La càrrega dels peus per a E-clip és de 500-700kgf (dia.16mm); 750-900kgf (dia.18mm); 1100-1400KGF (dia.20mm); |
| Coixinet | 1 | Hdpe, goma o eva | Bs80lbs, bs100lbs i mida tal com es ordena | La vida de fatiga del clip E - és de 5 milions de cicles sense trencar DIN17221, BS970, GB/T1222 Clip qualificat E - |
| Aïllant | 2 | Nylon reforçat 66 (PA66) | ||

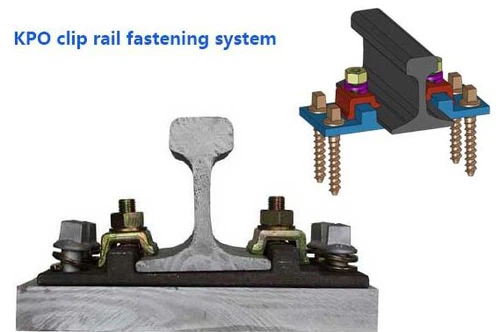

Sistema de fixació de la pinça ferroviària KPO
| Especificacions per a una unitat de sistema de fixació ferroviària KPO | ||||
| Article | Quantitat | Lletra | Material | Estàndard |
| CLIP KPO | 2 | KPO3, KPO6, KPO9 | Q235 | DIN5906 |
| Espiga de cargol | 2 | M24 × 150mm m24 × 160mm m24 × 180mm | Grau 4.6: Q235 | ISO898-1, UIC864-1 i NF F500-50 |
| una altra longitud tal com es va ordenar | Grau 5.6: 35# | |||
| Grau 8.8: 45# | ||||
| HS Bolt | 4 | HS26, HS32 | Grau 4.6: Q235 | Diàmetre: 22mm o 24mm |
| Grau 5.6: 35# | Longitud: 55mm, 65mm, 75mm, 90mm | |||
| Grau8.8: 45# | ||||
| Nou hexagonal | 2 | Tal com s’ordena | Grau 5: 35# | DIN958 |
| Grau 8: 45# | ||||
| Doble bobina | 2 | Tal com s’ordena | 65mn | UIC864-3 |
| rentadora de molla | ||||
| Plat base | 1 | UIC54, UIC60, Ferrocarril de 50kg | Fosa de ferro QT500-7 | UIC864-6 |
| Ferrocarril de 60kg, S49 en la mida ordenada | QT450-10 | |||
| forjar acer baix en carboni | ||||
| o acer alt en carboni | ||||
Altres clips ferroviaris
| Altres clips ferroviaris | |||||
| Model | Clip ferroviari de Rússia | Clip deenik | Anti - Vandal Clip | Clip ràpid GL1419 | Gl1419 |
| Diàmetre | ø18 | ø25 | ø18 | ø15 | ø14 |
Subministrem sistemes integrals de fixació ferroviària i diversos fixadors ferroviaris, inclosos pics, plaques de peix, ancoratges de ferrocarril, cargols i femelles, coixins de ferrocarril, sota - pastilles de ferrocarril, aïllants, barres de calibre i molt més. Per obtenir informació detallada del producte, si us plauPoseu -vos en contacte amb GNEE.
