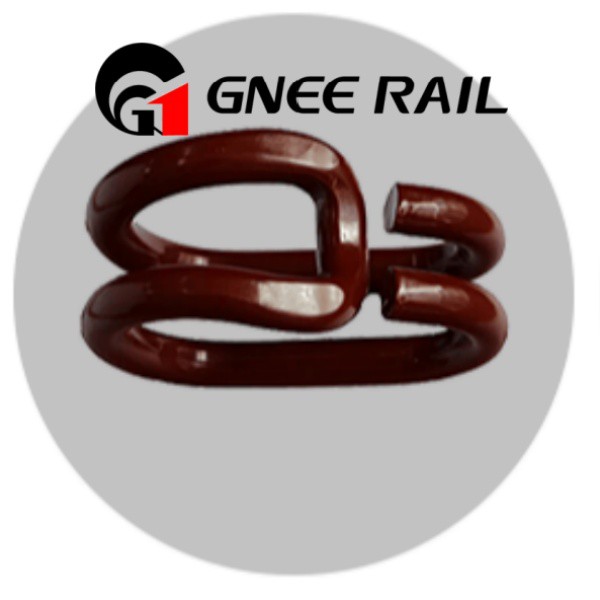

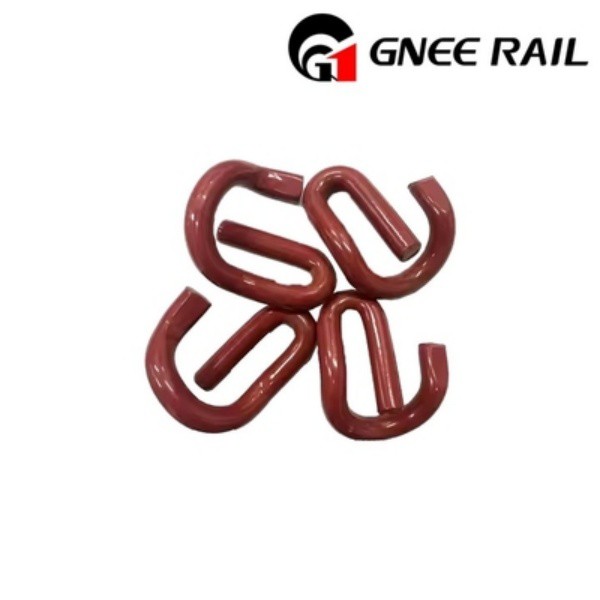

El clip elàstic és el cor de treball del sistema de subjecció, i el seu material i tractament tèrmic decideixen quant de temps aguanta el rail. L'adaptació del grau de clip a l'entorn de servei i la verificació del tractament tèrmic en el lliurament evita les dues fallades més cares en la fixació de la via: fractura per fatiga primerenca i pèrdua silenciosa de la força de subjecció.

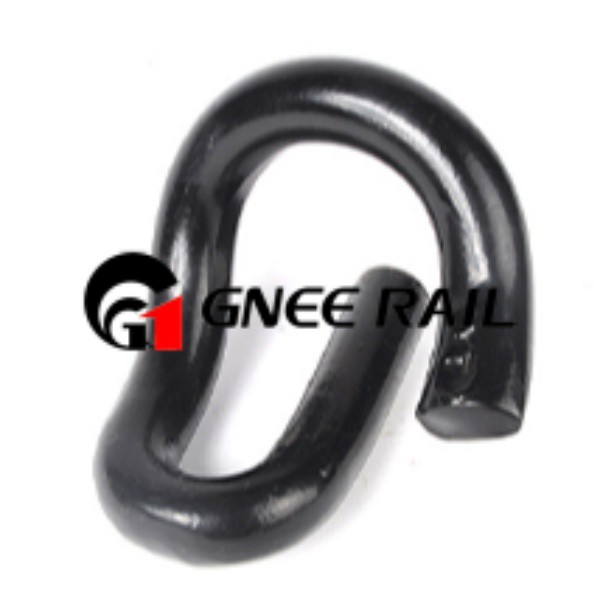

65Mn: el material del clip del cavall de batalla
65Mn és un acer de molla de manganès d'alt-carboni - carboni al voltant del 0,65% amb reforç de manganès - molt utilitzat per a clips de rail perquè combina una bona elasticitat amb una forta resistència a la fatiga sota impactes repetits del tren. Les seves propietats provenen d'un tractament tèrmic precís: la temperatura d'extinció s'ha de mantenir en l'interval dels 830-860 graus C, perquè una temperatura excessivament alta fa que el gra sigui gruixut i destrueix la duresa, mentre que una temperatura massa baixa deixa l'austenitització incompleta i debilita la resposta elàstica. Tractats correctament, els clips de 65Mn ofereixen un límit de fatiga d'uns 400-450 MPa i un equilibri de duresa superficial i duresa del nucli que s'adapta al servei ferroviari a llarg termini. En comparació amb l'acer al carboni normal, 65Mn resisteix molt millor la deformació; per sota de 3 milions d'impactes de càrrega, la deformació plàstica normalment es manté per sota d'uns 0,5 mm.
Tractament tèrmic: el procés que fa el grau
Dos passos dominen el rendiment del clip: trempat i temperat.
Enduriment: els clips de 65 Mn s'apagan a partir d'uns 850 graus C. L'extinció d'oli és la pràctica estàndard per a aquest grau - l'extinció d'aigua augmenta el risc d'esquerdes en seccions fines de molla - i proporciona la duresa que necessita el disseny.
Tremp: un temperat a -temperatura mitjana al voltant de 420-480 graus C produeix la duresa final de HRC 42-46 i restaura la tenacitat. La temperatura de temperat ha d'evitar el rang de baixa temperatura, aproximadament 250-350 graus C per a aquest acer, on la fragilitat blava fa que el clip sigui propens a fractures en servei.
Uniformitat: els processos de bany-sal o de forn controlat mantenen la dispersió de la duresa de la superfície a uns ± 2 HRC al llarg del lot, que és la diferència entre una fixació previsible i una responsabilitat de manteniment.
Selecció de material de clip per entorn
Regions alpines: a -40 graus C i per sota, la plana 65Mn perd duresa a l'impacte. Es prefereixen els graus d'acer de molla aliats amb crom i vanadi (per exemple 60Si2MnCrV), amb valors de Charpy d'uns 30 J o més a -40 graus C verificats per prova.
Regions costaneres: 65Mn amb un sistema de protecció contra la corrosió eficaç - escama de zinc més segellador, o un recobriment compost - és l'opció estàndard, perquè el recobriment, no l'acer base, decideix la vida útil del clip en aire carregat-de sal.
Ferrocarrils de transport pesat-: s'especifiquen graus de-resistència més alts perquè el clip no mostri deformació permanent sota la càrrega de subjecció de disseny. Els conjunts de subjecció de transport pesat-s'han dissenyat per a càrregues verticals per-rail-seient que poden superar els 100 kN, i el clip ha de mantenir la seva força durant milions de cicles.
Trànsit ferroviari urbà: els cicles freqüents d'inici-aturada exigeixen la màxima resistència a la fatiga; El granallat s'aplica per augmentar el límit de fatiga i el clip està dissenyat per a l'espectre de vibracions dels serveis d'-interval curt.
Zones interiors seques: els clips estàndard de 65Mn compleixen els requisits amb el millor rendiment de costos, sempre que el recobriment coincideixi amb la humitat local.
Factors que controlen la vida de fatiga
La vida de fatiga es regeix per quatre factors, i cadascun és mesurable:
Puresa del material: les inclusions i les microesquerdes actuen com a fonts de fatiga i escurcen bruscament la vida útil.
Qualitat de la superfície: una rascada més profunda d'uns 0,05 mm, o una capa descarburada més gruixuda que uns 0,02 mm, pot reduir la vida a la fatiga en més d'un 50%.
Tractament tèrmic: l'extinció desigual o el tremp insuficient deixa concentracions d'estrès intern que acceleren la fallada.
Estrès de treball: una vegada que l'estrès del servei supera el límit de fatiga (400-450 MPa per a 65Mn estàndard), la fractura esdevé una qüestió de cicles, no d'anys. L'estreny excessiu durant la instal·lació empeny el clip més enllà de la seva tensió de disseny i és una causa comuna de fallada prematura del clip.
Millora de la resistència a la fatiga
Quan les condicions de servei exigeixen la màxima vida útil del clip, s'apliquen quatre mesures conjuntament:
Shot peening: genera una tensió residual de compressió d'uns -300 MPa a la superfície, que frena dràsticament l'inici de l'esquerda.
Disciplina superficial: la producció i manipulació eviten rascades, xocs i cremades de mòlta que sembrarien esquerdes.
Detall del disseny: el radi del filet a les transicions del clip es manté a 1,5 mm o més per eliminar la concentració de tensió.
Control del forn: el potencial de carboni al{0}}forn de tractament tèrmic es manté en un 0,6% o més per limitar la descarburació durant l'extinció i preservar la resistència de la superfície.
Preguntes freqüents
Per què és 65Mn el material de clip predeterminat?
És barat, es pot endurir de manera fiable al rang HRC 42-46 i té un límit de fatiga d'uns 400-450 MPa que coincideix amb la tensió de treball de les fixacions estàndard. Per a línies de velocitat normal i de tonatge moderat, ofereix la vida útil necessària al menor cost, per això domina el mercat de clips.
S'utilitza l'extinció d'aigua per als clips de 65Mn?
L'extinció d'oli és la pràctica estàndard. L'extinció de l'aigua de les seccions primes de la primavera crea un gradient de refredament pronunciat que corre el risc d'apagar esquerdes i la dispersió de la duresa és més difícil de controlar. L'especificació ha d'indicar el medi d'extinció i el rang d'acceptació de la duresa.
Què és la fragilitat blava de l'acer de molla?
La fragilitat blava és la fragilitat que apareix quan l'acer de molla es tempera o s'utilitza en el rang de baixa-temperatura, aproximadament entre 250 i 350 graus C durant 65 Mn, on l'acer perd duresa malgrat una duresa raonable. El temperat per sobre d'aquest rang, a 420-480 graus C, evita la zona fràgil i restableix l'equilibri necessari de força i duresa.
Per què un petit tall de rascades fa que la vida fatiga del clip fa tant?
Una rascada augmenta l'estrès: la tensió local a l'arrel pot ser de dues a tres vegades la tensió nominal, el que significa que el clip comença la seva vida de fatiga amb una tensió local per sobre del límit de fatiga. La mateixa lògica s'aplica a les capes superficials descarburades, que són febles i s'esquerden fàcilment.
Com es pot verificar la qualitat del tractament-de calor del clip en el moment del lliurament?
Sol·liciteu i comproveu el -certificat de tractament tèrmic i feu proves de duresa de la mostra (típica HRC 42-46), una comprovació de descarburació a la superfície i una prova de flexió o deflexió a les mostres. Per a línies crítiques, afegiu proves de fatiga de mostres representatives per lot abans d'instal·lar els clips.
