Com triar un sistema de fixació de rails adequat?
Per triar un adequatsistema de fixació de rails, analitzar les característiques de la via i les condicions de treball, i seleccionar un sistema que compleixi els requisits de càrrega, els factors ambientals i les normes de seguretat. Els factors clau inclouen tenir en compte el tipus de carril i travesses, les càrregues esperades del tren i les condicions ambientals com la temperatura i la humitat. També hauríeu d'avaluar la durabilitat del sistema, la facilitat de manteniment i la rendibilitat general-de costos.
Requisits de via i càrrega:
- Relacioneu el sistema amb el tipus específic de rail (p. ex., UIC60, BS100lbs) i travesses (p. ex., formigó o fusta).
- Avalueu les càrregues màximes de l'eix i la curvatura de la via per assegurar-vos que el sistema pot suportar l'estrès.
- Trieu un sistema que pugui gestionar aplicacions de gran-trànsit o de transport intens-.
Condicions ambientals:
- Tingueu en compte factors com la temperatura, la humitat i l'exposició a productes químics.
- Seleccioneu materials que puguin suportar condicions dures per garantir la longevitat i prevenir la corrosió. Per exemple, utilitzeu materials específics per a línies de baixa-temperatura.
Rendiment i durabilitat:
- Prioritzeu els components que ofereixin un rendiment fiable i que siguin resistents al desgast, la fatiga i la corrosió.
- Considereu la vida útil del sistema i com es compara amb la vida útil del rail.
Manteniment i cost:
- Avalueu la facilitat d'instal·lació, inspecció i manteniment per minimitzar el temps d'inactivitat i els costos.
- Analitzeu el cost total, incloent la compra inicial, el manteniment i l'estalvi d'eficiència operativa, durant la vida útil del sistema.
Seguretat i normes:
- Assegureu-vos que el sistema i els seus components compleixen els estàndards i especificacions de la indústria rellevants.
- Verifiqueu la compatibilitat de tots els components, com ara clips, plaques de base i aïllants, entre si i amb altres elements de via.
- Trieu un fabricant de confiança per garantir la qualitat i la fiabilitat.

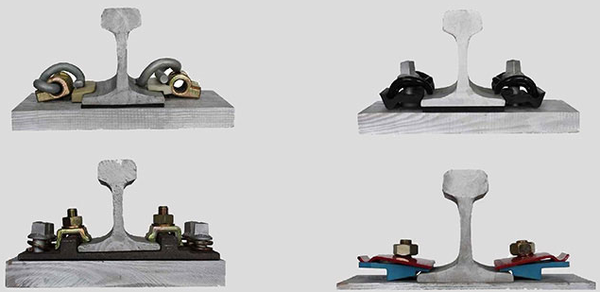

principals tipus de sistemes de fixació de rails
E-clip de fixació del rail
| Nom | Especificacions dels clips de ferrocarril | |||
|---|---|---|---|---|
| Tipus | Clip electrònic (e1809, e2006,e2007,e2009, etc.) | |||
| Clip Skl (skl1,skl3,skl12,skl14) | ||||
| O el tipus per dibuixos dels clients | ||||
| Material | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Composició química (%) | C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,56-0,64, Mn: 0,40-0,70, Si: 1,40-1,80, Cr: 0,70-1,00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,52-0,60, Mn: 0,60-0,90, Si: 1,50-2,00, Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,35-0,42, Mn: 0,50-0,80, Si: 1,50-1,80, P: Menor o igual a 0,03, S: Menor o igual a 0,03 |
| Duresa | Per al clip electrònic: 44-48HRCPer al clip skl: 42-47HRC | |||
| Vida de fatiga | per Dia.18 són 3 milions de cicles sense trencar-se per Dia.20 són 5 milions de cicles sense trencar-se | |||
| Superfície | llis (oliat), òxid negre, pintura en color | |||
| Es refereix a l'estàndard | DIN17221, BS970, GB/T1222 | |||
Fixació ràpida del rail de clip
| Item | Components | Quantitat/Conjunt | Material |
|---|---|---|---|
| 1 | Clip de ferrocarril | 4 | 60Si2MnA |
| 2 | Inserir espatlla | 4 | QT450-10 |
| 3 | Aïllant de ferrocarril | 4 | PA66+30%GF |
| 4 | Coixinet de ferrocarril | 2 | Cautxú i EVA i HAPE |
Sistema de fixació de rails W21
| Nom de la part | Tipus | Material | Acabar | Observació |
|---|---|---|---|---|
| Clip de tensió SKL21 | Diàmetre. 13mm | 60Si2CrA, 38Si7 | Pintura a l'oli normal, en color o les altres necessàries. | Duresa: 42-47HRC Prova de fatiga: quan la deflexió de la molla del clip arriba als 9,1 mm i la deflexió del swing és d'1,42 mm, la vida a la fatiga serà de 5 milions de cicles sense trencar-se. Estàndard: DIN17221, GB/T1222 |
| Punta de cargol SS35 | M24×150mm M24 × 160 mm M24×180mm |
Grau 4.6: Q235 Grau 5.6: 35# Grau 8.8: 45# |
Oliat simple, òxid negre, galvanitzat, galvanitzat per immersió en calent, Dacromet i sherarditzat | Estàndard: ISO898-1, UIC864-1 i NF F500-50 |
| Rentadora plana | Uls7 | Q235 | Oliat simple, òxid negre, galvanitzat, galvanitzat per immersió en calent, Dacromet i sherarditzat | Estàndard: EN10025, EN10139 |
| Taca de plàstic | Per a diferents mides de punta de cargol | HDPE, niló reforçat 66 (PA66) | Negre, blau, groc, verd o un altre color | Per inserir-lo en travessa de formigó |
| Placa guia | UIC54, UIC60, ferrocarril de 50 kg, carril de 60 kg i altres mides segons la comanda | Niló reforçat 66 (PA66) | Negre, blau, groc, verd o un altre color | Hi ha diferents dissenys disponibles. |
| Coixinet de ferrocarril | UIC54, UIC60 i mida segons la comanda | EVA, o cautxú | Negre, blau, groc, verd o un altre color | Hi ha diferents dissenys disponibles |
Com a fabricant líder de fixació de ferrocarrils a la Xina, GNEE RAIL té llicència de producció del Ministeri de Ferrocarrils xinès, tecnologia avançada, instruments d'inspecció i servei d'alta precisió, els nostres sistemes de fixació de ferrocarrils s'han exportat àmpliament als EUA, Alemanya, Espanya, Japó, Austràlia, Itàlia, Països Baixos, Bèlgica, Polònia, el Regne Unit, l'Índia i Sud-àfrica, etc.
