Com calcular la mida del coixinet del carril?

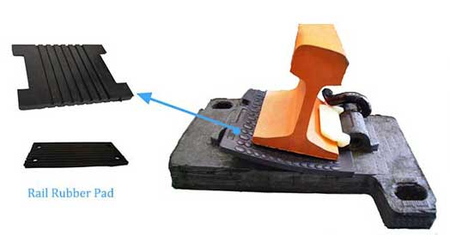

Elcoixinet de ferrocarril, també coneguda com a placa inferior, és un coixinet elàstic de poliuretà muntat entre els rails i la travessa per protegir la part superior de la travessa del desgast i l'impacte. La rigidesa inicial del coixinet del rail no és tan alta que la deformació dels rails sota la càrrega de la molla sigui molt gran. Aquest mecanisme garanteix que el coixinet del carril es mogui el més a prop possible per aconseguir un contacte estret amb la via.
El càlcul de la mida del coixinet del rail depèn de l'aplicació, però generalment implica mesurar les dimensions del rail (alçada, amplada, circumferència) i tenir en compte les condicions de càrrega, velocitat i terra, sovint utilitzant fórmules com Força/Pressió per trobar l'àrea requerida, i després calcular les dimensions, amb coixinets més gruixuts per a càrregues més pesades o altes velocitats. Per als ferrocarrils, coincideix amb el perfil del ferrocarril i tens en compte la càrrega/velocitat; per a les grues, utilitzeu la capacitat de càrrega i la pressió del sòl per trobar l'àrea de coixinet necessària.
Per a coixinets de ferrocarril (sota rail/dormidor)
- Identifiqueu el tipus de ferrocarril:Determina si és per a alta-velocitat (8-12 mm de gruix), càrrega (12-20 mm) o metro (6-10 mm).
- Considereu els factors:Tenir en compte el pes del tren (tones), la velocitat (km/h) i el sistema de subjecció (els clips necessiten precisió).
- Distribueix la càrrega:Els coixinets distribueixen la càrrega de la roda i redueixen els xocs/vibracions.
Com a fabricant professional de fixacions de ferrocarril,RAIL GNEEés capaç de produir pastilles de ferrocarril de diferents pastilles de ferrocarril, com ara UIC54, UIC60, BS80lbs, BS100lbs, etc. A més, podem oferir-coixinets personalitzats segons dibuixos o mostres.
Hem desenvolupat una gamma de-coixinets elàstics de rails d'alt rendiment per a requisits de rigidesa i diverses àrees d'aplicació-des de tramvies passant per ferrocarrils d'ample estàndard fins a línies de transport pesat, especialment aquelles per a sistemes de fixació de rails tipus E- i sistemes de fixació de rails tipus SKL amb material HDPE/EVA/goma, amb les següents propietats respectivament.
| Coixinet de ferrocarril HDPE | |||
| Paràmetre tècnic | Unitat | Requisit tècnic | Valor |
| Densitat | g/cm3 | 0.95-0.98 | 0.95 |
| Resistència a la tracció | Mpa | Major o igual a 19 | 19 |
| Elongació | % | >80 | 150 |
| Punt de fusió | grau | 170-190 | 190 |
| Resistència d'aïllament | Ω | Major o igual a 1×1010 | 3.5 ×1010 |
| Duresa | A | Major o igual a 98 | 98(A) |
| EVA: polietilè 80%, acetat de vinil 20%. | |||
| Paràmetre tècnic | Unitat | Requisit tècnic | Valor |
| Densitat | g/cm3 | 0.95-0.98 | 0.95 |
| Resistència a la tracció | Mpa | Major o igual a 15 | 16 |
| Elongació | % | >500 | 550 |
| Punt de fusió | grau | 170-190 | 170 |
| Resistència d'aïllament | Ω | Major o igual a 1×1010 | 5.0 ×1010 |
| Duresa | A | Major o igual a 90 | 92(A) |
| Coixinet de rail de goma | ||
| Paràmetre tècnic | Unitat | Valor |
| Rigidesa | KN | 90-130 |
| Duresa Shore A | grau | 72-80 graus |
| Resistència electrònica | Ω | Major o igual a 106 |
| Resistència a la tracció abans de l'envelliment | Mpa | Major o igual a 12,5 |
| Elongació abans de l'envelliment | % | Major o igual a 250 |
RAIL GNEEposseeix una àmplia experiència en enginyeria en la determinació de dimensions de coixinets. No només subministrem una gamma completa de productes de coixinets que compleixen els estàndards internacionals, sinó que també oferim serveis de revisió dimensional professional i disseny personalitzat basats en dibuixos específics de disseny de pistes i paràmetres operatius proporcionats pels clients, assegurant-nos que cada coixinet s'ajusta perfectament al sistema de pista previst.
