Clip elàstic de rail E1809 vs Clip elàstic de rail E1813

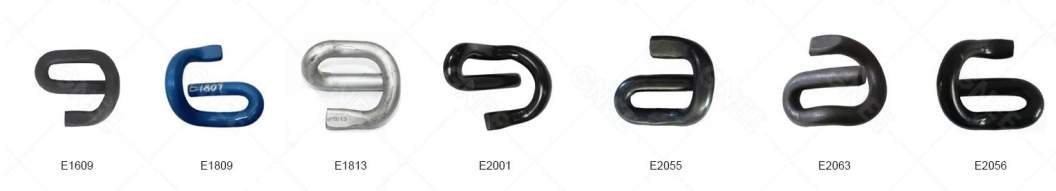

Clip de rail Eproporcionar una alineació positiva i duradora del ferrocarril en les condicions de treball més dures, que allarga la vida útil de la via del tren. En general, els clips de ferrocarril electrònic estan disponibles en un rang de 18 mm a 23 mm de diàmetre. El clip de rail –e sol estar fet d'acer de molla. Com a tipus important de clips de rail elàstic, el clip de rail E- té moltes mides, com ara E1, E2, E3, E1609, E1809, E1817, E2001, E2006, E2009, E2055, E2056, etc.
| Model | Diàmetre | Material | Sota pressió | HRC | Pes |
| E1609 | Ø 16 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,43 kg/pc |
| E1809 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,61 kg/pc |
| E1813 | Ø 18 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,62 kg/pc |
| E2001 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2009 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2039 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2007 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2055 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2056 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2063 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |

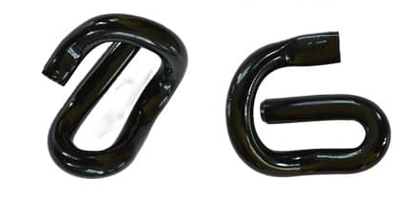

L'E1809 i l'E1813 són models específics de clips de rail elàstic de tipus E-, que es diferencien principalment en les seves dimensions (específicament diàmetre/gruix), que influeixen en la seva força de subjecció, deflexió de treball i adequació per a diverses seccions de rail, tot i que tots dos estan forjats en calent des d'acer de molla (com 60Si2Mn) i que ofereixen altes potències de subjecció per a rails.
L'E1809 normalment utilitza una barra de 18 mm de diàmetre, mentre que l'E1813 també pot utilitzar una barra de 18 mm (o 20 mm en algunes especificacions), però la distinció clau rau sovint en la seva càrrega de puntera dissenyada, deflexió de treball i força de subjecció final, adaptada per a diferents sistemes de fixació de rails (com els que s'utilitzen a la Xina / Àsia).
Diferències i similituds clau
- Nom del model:Tots dos són clips "E-tipus", és a dir, tenen una forma forjada específica per a un alt rendiment elàstic.
- Material:Tots dos utilitzen acer de molla d'alta -qualitat (p. ex., 60Si2Mn) per obtenir elasticitat i durabilitat, amb una duresa al voltant de HRC 44-48.
| Material | 60Si2MnA |
| Composició química (%) | C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 |
- Diàmetre:L'E1809 sovint utilitza una barra de 20 mm, mentre que l'E1813 sovint utilitza una barra de 18 mm, però existeixen variacions.
- Rendiment:L'E1809 generalment proporciona una força de subjecció forta (per exemple, ~ 2950 lliures a la deflexió de treball), mentre que l'E1813 ofereix característiques de càrrega/deflexió comparables o lleugerament diferents, dissenyades per a requisits específics de la pista.
- Aplicació:Fixen els rails a les travesses (de formigó o de fusta) per evitar el moviment, la vibració i el desgast, habituals en línies de transport pesat-o d'alta-velocitat.
Com a fabricant OEM i OBM,RAIL GNEEés capaç no només de produir una àmplia gamma de tipus de clips de rail comuns a nivell internacional, com ara W Tension Clamp, e-Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade, etc., sinó també personalitzar productes adaptats als requisits específics dels nostres clients.
