Els rails de comprovació requereixen coixinets de goma especials?
A la infraestructura ferroviària, concretament dins dels desviaments (interruptors) i corbes pronunciades, hi ha un component de seguretat crític conegut com el Check Rail (o Guard Rail). Tot i que es presta molta atenció als coixinets sota els rails principals, elCoixinet de goma de railinstal·lat sota el rail de control és igualment vital per a la seguretat operativa.
Què és un Check Rail Pad?

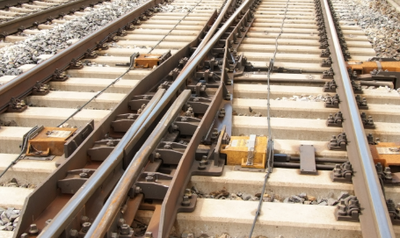

Un rail de control és un rail addicional col·locat paral·lel a l'interior del rail corrent. La seva funció principal és guiar la brida de la roda, evitant el descarrilament mentre el tren navega per interruptors o radis estrets.
En conseqüència, el coixinet de goma Check Rail és la capa elàstica situada entre aquesta barana i la travessa. A diferència d'un Railroad Pad estàndard dissenyat principalment per a càrregues verticals, aquest component té un propòsit d'enginyeria únic.
Per què són crítics?
- Resistència a les forces de cisalla laterals: mentre que els rails en moviment suporten principalment el pes vertical, els rails de control suporten un impacte lateral immens (-a-de costat) de les brides de les rodes. Per tant, el coixinet elàstic del rail utilitzat aquí ha de tenir una resistència al cisallament superior i un coeficient de fricció elevat per evitar que el rail de control es canviï de posició.
- Protecció de l'estructura de l'interruptor: els desviaments són les parts més cares de manteniment d'una via de tren. Una-coixinet de ferrocarril d'alta qualitat actua com a amortidor, absorbint les ones de xoc laterals i protegint les travesses especialitzades de l'interruptor de les esquerdes o l'abrasió.
Especificacions de material i disseny
A causa de l'entorn d'estrès únic, els coixinets per als rails de control sovint difereixen dels coixinets estàndard de les vies del ferrocarril:
- Rigidesa: els enginyers sovint prefereixen materials més rígids, com ara pastilles HDPE o compostos de cautxú reforçats, per garantir que l'amplada del calibre es mantingui rígida sota pressió lateral.
| Coixinet de ferrocarril HDPE | |||
| Paràmetre tècnic | Unitat | Requisit tècnic | Valor |
| Densitat | g/cm3 | 0.95-0.98 | 0.95 |
| Resistència a la tracció | Mpa | Major o igual a 19 | 19 |
| Elongació | % | >80 | 150 |
| Punt de fusió | grau | 170-190 | 190 |
| Resistència d'aïllament | Ω | Major o igual a 1×1010 | 3.5 ×1010 |
| Duresa | A | Major o igual a 98 | 98(A) |
| Coixinet de rail de goma | ||
| Paràmetre tècnic | Unitat | Valor |
| Rigidesa | KN | 90-130 |
| Duresa Shore A | grau | 72-80 graus |
| Resistència electrònica | Ω | Major o igual a 106 |
| Resistència a la tracció abans de l'envelliment | Mpa | Major o igual a 12,5 |
| Elongació abans de l'envelliment | % | Major o igual a 250 |
| EVA: polietilè 80%, acetat de vinil 20%. | |||
| Paràmetre tècnic | Unitat | Requisit tècnic | Valor |
| Densitat | g/cm3 | 0.95-0.98 | 0.95 |
| Resistència a la tracció | Mpa | Major o igual a 15 | 16 |
| Elongació | % | >500 | 550 |
| Punt de fusió | grau | 170-190 | 170 |
| Resistència d'aïllament | Ω | Major o igual a 1×1010 | 5.0 ×1010 |
| Duresa | A | Major o igual a 90 | 92(A) |
- Dimensions personalitzades: els coixinets de rail de comprovació poques vegades es troben "fora-del-prestatatge". Es fabriquen a mida-per adaptar-se a geometries específiques de desviació (p. ex., interruptors UIC60, 115RE), sovint requereixen longituds i patrons de forats únics en comparació amb els coixinets estàndard.
GNEE RAIL: el vostre soci per a components de participació
L'obtenció de components per a interruptors i encreuaments pot ser complex a causa de la varietat de peces implicades. GNEE RAIL simplifica aquest procés. Subministrem no només coixinets de rail estàndard, sinó també coixinets especialitzats de control de rails i sistemes de subjecció de desviació.
Els nostres productes s'han provat per a una gran resistència a l'abrasió i estabilitat als raigs UV, garantint la longevitat fins i tot a les zones de gran-estrès d'afluència. Tant si necessiteu un coixinet de goma estàndard o una solució modelada-personalitzada per a un conjunt de baranes de protecció específic,contacteu amb GNEE RAILavui per obtenir suport professional i preus competitius.
