Número de coixinet de goma de rail de 60 kg

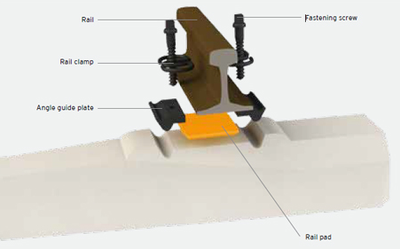

Acoixinet de ferrocarril, també anomenada placa de goma del rail, està dissenyada entre la placa de lligament del rail i el peu del rail, feta per una estora elàstica de poliuretà, que s'interposa entre els rails d'acer i les travesses per protegir la part superior de la travessa del desgast i l'impacte. La seva rigidesa definida s'utilitza per augmentar l'elasticitat de la superestructura del llast i reduir els xocs i vibracions en el sistema de carril.
Per a coixinets de goma de rail de 60 kg, els números de model habituals solen indicar el pes del rail i les dimensions del coixinet (p. ex., gruix/amplada), amb exemples com ara60-10-17o60-12-17(per a ferrocarril de 60 kg, 10/12 mm de gruix, 17 mm d'amplada) i dibuixos específics de Indian Railway (RDSO), com araRT-4159, RT-3711, oRT-5156/5163s'utilitza, en funció del disseny específic de la via i del tipus de travessa (UIC 60, formigó, etc.).
Factors clau per a la selecció:
- Pes del carril: 60 kg/m (o 60 kg).
- Tipus de travessa: travesses de formigó o altres (p. ex., PSC).
- Estàndard: UIC 60, AREMA, TB/T o estàndards nacionals específics (RDSO a l'Índia).
- Tipus de coixinet: Placa de sola de goma acanalada (GRSP) per a una millor adherència/aïllament, o coixinets de goma llisos.
RAIL GNEEhem desenvolupat una gamma de-coixinets elàstics de rail d'alt rendiment per a requisits de rigidesa i diverses àrees d'aplicació-des de tramvies passant per ferrocarrils d'ample estàndard fins a línies de transport pesat, especialment aquelles per a sistemes de fixació de rails tipus E- i sistemes de fixació de rails tipus SKL amb material HDPE/EVA/cautxú, amb les següents propietats respectivament.
Els següents són els paràmetres dels coixinets de goma:
HDPE:
| Paràmetre tècnic | Unitat | Requisit tècnic | Valor |
|---|---|---|---|
| Densitath | g/cm3 | 0.95-0.98 | 0.95 |
| Resistència a la tracció | Mpa | 19 | 19 |
| Elongació | % | >80 | 150 |
| Punt de fusió | grau | 170-190 | 190 |
| Resistència d'aïllament | Ω | Major o igual a 1×1010 | 3.5 ×1010 |
| Duresa | A | Major o igual a 98 | 98(A) |
EVA: polietilè 80%, acetat de vinil 20%:
| Paràmetre tècnic | Unitat | Requisit tècnic | Valor |
|---|---|---|---|
| Densitath | g/cm3 | 0.95-0.98 | 0.95 |
| Resistència a la tracció | Mpa | 19 | 16 |
| Elongació | % | >500 | 550 |
| Punt de fusió | grau | 170-190 | 170 |
| Resistència d'aïllament | Ω | Major o igual a 1×1010 | 5.5 ×1010 |
| Duresa | A | Major o igual a 90 | 92(A) |
Goma:
| Paràmetre tècnic | Unitat | Valor |
|---|---|---|
| Rigidesa | KN | 90-130 |
| Duresa Shore A | grau | 72-80 graus |
| Resistència electrònica | Ω | Major o igual a 106 |
| Resistència a la tracció abans de l'envelliment | Mpa | h Major o igual a 12,5 |
| Elongació abans de l'envelliment | % | Major o igual a 250 |
Coixinets de rail de goma per a travesses de formigó
| Material: | cautxú |
| Estàndard: | TB/T2626-95 |
| Aplicació: | 43 kg/m, 50 kg/m, 60 kg/m, rail de 75 kg/m |
| Models: | 43-7-7, 43-10-7, 50-7-9, 50-10-9, 60-10-17, 60-12-17 |
| Temperatura de funcionament: | -50 ~ 70 graus |
| Certificat: | ISO9001:2008 |
| Notes: | S'ha d'emmagatzemar en un lloc net i ventilat. No l'exposeu a la llum solar directa i allunyeu-vos de fonts de calor i reactius químics. No toqueu oli, dissolvent orgànic i altres productes químics. |
Els nostres coixinets de rails d'EVA/HDPE/goma són d'alta elasticitat, s'apliquen a tipus de rails com ara el carril UIC54, UIC60, BS80lbs, BS100lbs i les mides tal com es demana. Els coixinets es poden personalitzar amb o sense ranures, en diferents dissenys possibles, segons les necessitats del client.
