Com seleccionar correctament l'especificació adequada de clips elàstics de ferrocarril de tipus E-?

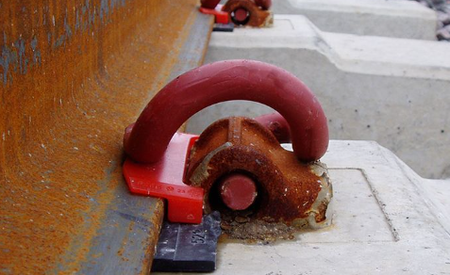

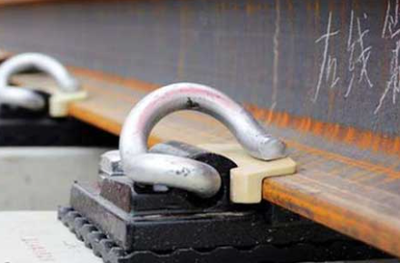

Clip de rail Eproporcionar una alineació positiva i duradora del ferrocarril en les condicions de treball més dures, que allarga la vida útil de la via del tren. En general, els clips de ferrocarril electrònic estan disponibles en un rang de 18 mm a 23 mm de diàmetre. El clip de rail –e sol estar fet d'acer de molla. Com a tipus important de clips de rail elàstic, el clip de rail E- té moltes mides, com ara E1, E2, E3, E1609, E1809, E1817, E2001, E2006, E2009, E2055, E2056, etc.

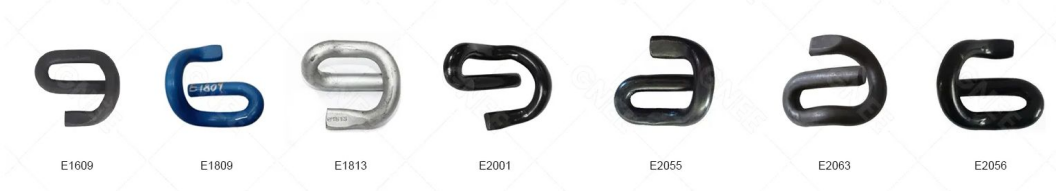

| Model | Diàmetre | Material | Sota pressió | HRC | Pes |
| E1609 | Ø 16 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,43 kg/pc |
| E1809 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,61 kg/pc |
| E1813 | Ø 18 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,62 kg/pc |
| E2001 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2009 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2039 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2007 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2055 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2056 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
| E2063 | Ø 20 mm | 60Si2MnA | Major o igual a 950 kg | 44-48 | 0,80 kg/pc |
Factors clau per a la selecció:
Disseny de pistes i càrregues:
- Perfil del rail: el clip ha d'ajustar-se a la mida específica del peu del rail (per exemple, 50 kg, 60 kg).
- Tipus de travessa: els clips E-són sovint per a travesses de formigó, però garanteixen la compatibilitat amb plaques d'unió/sistemes de fixació.
- Càrregues i velocitat de l'eix: les velocitats més altes i les càrregues més pesades necessiten clips amb una càrrega més alta (força de subjecció) i una major resistència a la fatiga.
Requisits de rendiment:
- Càrrega de puntera: la força de subjecció crítica; mesurat en kN. Ha de ser suficient i estable en servei.
- Elasticitat/amortiment de vibracions: equilibra la rigidesa de la pista amb l'absorció de cops per a la comoditat i la reducció del soroll.
- Vida a la fatiga: ha de suportar milions de cicles de càrrega sense fallar.
- Aïllament: Trieu clips amb un aïllament adequat per a línies electrificades (sovint amb aïllants/blocs de calibre).
Especificacions del clip:
- Material: l'acer de molla d'-alta qualitat (p. ex., 60Si2MnA, 55SiCr7) garanteix la durabilitat.
- Dimensions: el diàmetre específic de la vareta (per exemple, el rang de 18 mm-23 mm), la longitud i les característiques de la molla defineixen la força del clip.
- Estandardització: cerqueu clips que compleixin normes com la UIC 864-5 o les normes nacionals pertinents per a la garantia de qualitat.
| Material | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Composició química (%) | C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,56-0,64, Mn: 0,40-0,70, Si: 1,40-1,80, Cr: 0,70-1,00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,52-0,60, Mn: 0,60-0,90, Si: 1,50-2,00, Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 | C: 0,35-0,42, Mn: 0,50-0,80, Si: 1,50-1,80, P: Menor o igual a 0,03, S: Menor o igual a 0,03 |
Com a fabricant OEM i OBM,RAIL GNEEés capaç no només de produir una àmplia gamma de tipus de clips de rail comuns a nivell internacional, com ara W Tension Clamp, e{0}}Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade, etc., sinó també personalitzar productes adaptats als requisits específics dels nostres clients.
